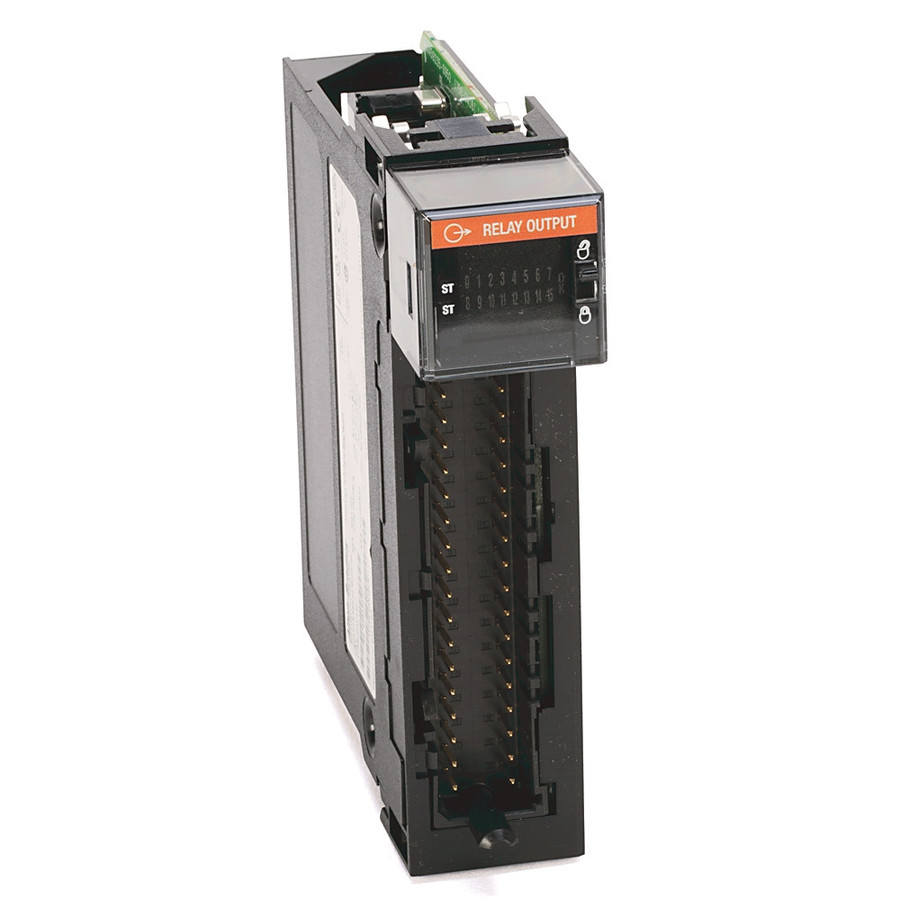

Módulo de Salidas de Relé Aisladas ControlLogix Allen-Bradley 1756-OW16I
El 1756-OW16I es un módulo de 16 salidas de contacto normalmente abiertas (N.O.) individualmente aisladas para el sistema ControlLogix Bulletin 1756. Soporta cargas CA y CD en un amplio rango de voltaje, lo que lo hace muy versátil para control de cargas industriales. Cada salida es independiente, sin grupo de retorno común, lo que elimina interferencias entre circuitos.
Especificaciones técnicas
- Número de salidas: 16 puntos
- Tipo de salida: Contacto relé N.O. individualmente aislado
- Rango de voltaje: 5…125 V CD / 10…240 V CA
- Corriente por punto (CD): 1 A @ 5-30 V CD / 0.5 A @ 48 V CD / 0.22 A @ 125 V CD
- Corriente por punto (CA): 1.5 A @ 120 V CA / 0.75 A @ 240 V CA (50/60 Hz)
- Aislamiento: 250 V continuo, aislamiento básico, salidas-backplane y salida-salida
- RTB requerido: 1756-TBCH, 1756-TBNH, 1756-TBSH o 1756-TBS6H (no incluido)
- Plataforma: ControlLogix Bulletin 1756
Certificaciones
- CE, UL Listed Hazardous, Australian RCM, ABS, EAC, Safety
Aplicaciones
Control de cargas mixtas CA/CD en sistemas ControlLogix: activación de válvulas solenoides, contactores, indicadores luminosos y equipos que requieren aislamiento eléctrico completo entre cada salida. Ideal en aplicaciones de manufactura discreta y control de procesos donde la independencia galvánica entre circuitos es crítica.
