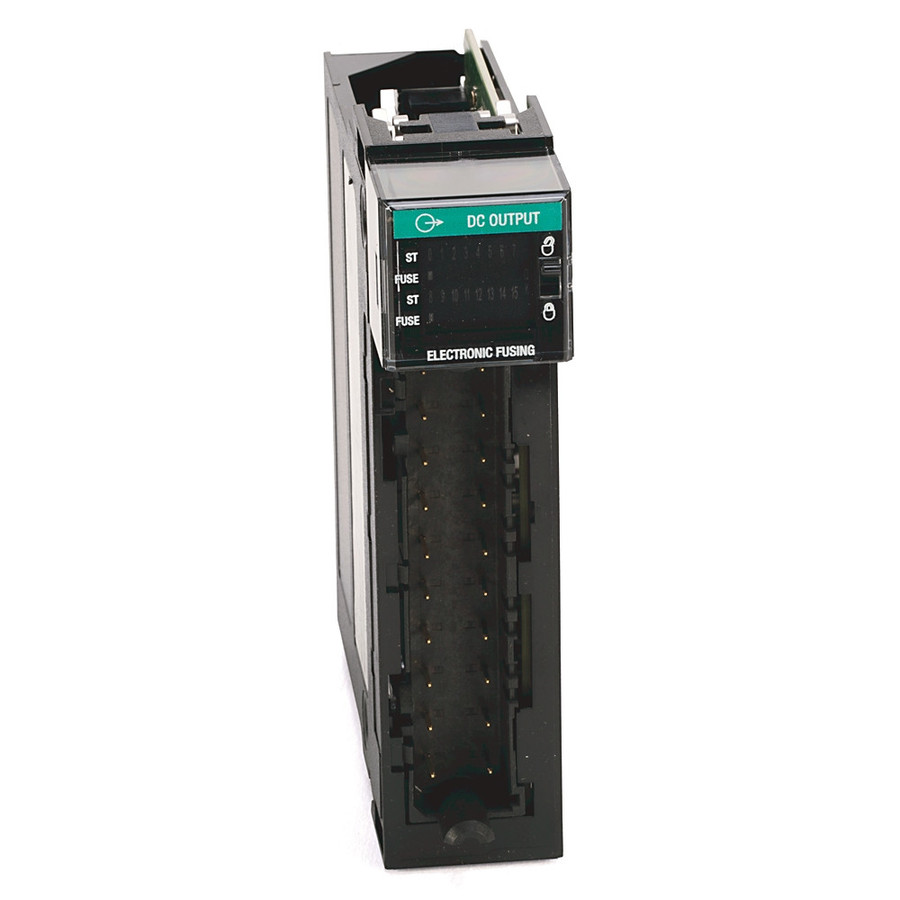

Módulo de Salidas Digitales CD Allen-Bradley 1756-OB16E
El 1756-OB16E es un módulo de 16 salidas digitales CD con fusible electrónico integrado para el sistema ControlLogix Bulletin 1756. Opera en un rango de 10-31.2 V CD con protección electrónica por punto agrupada en dos bancos de 8 canales. Ofrece alta velocidad de conmutación y diagnóstico de corto circuito sin necesidad de fusibles externos.
Especificaciones técnicas
- Número de salidas: 16 puntos
- Tipo de salida: Salida sinking CD con fusible electrónico
- Rango de voltaje: 10…31.2 V CD (nominal 24 V CD)
- Corriente por punto: 1 A @ 60 °C
- Corriente máxima por módulo: 8 A @ 60 °C
- Corriente de pico: 2 A por 10 ms por punto (repetible cada 2 s)
- Aislamiento: 250 V continuo entre grupos de 8 salidas
- Tiempo de respuesta OFF→ON: 70 µs típico
- Tiempo de respuesta ON→OFF: 360 µs típico
- Consumo en backplane: 250 mA @ 5.1 V / 2 mA @ 24 V
- Plataforma: ControlLogix Bulletin 1756
Certificaciones
- CE, CCC, IECEx, ATEX, Australian RCM, UKCA, ABS, EAC, Safety
Aplicaciones
Control de actuadores CD en sistemas ControlLogix: válvulas solenoides, relés de estado sólido, indicadores LED y cargas inductivas que requieren protección electrónica sin mantenimiento de fusibles físicos. Ideal en aplicaciones de manufactura discreta de alta densidad de salidas donde la respuesta rápida y el diagnóstico automático de cortocircuito son críticos.
