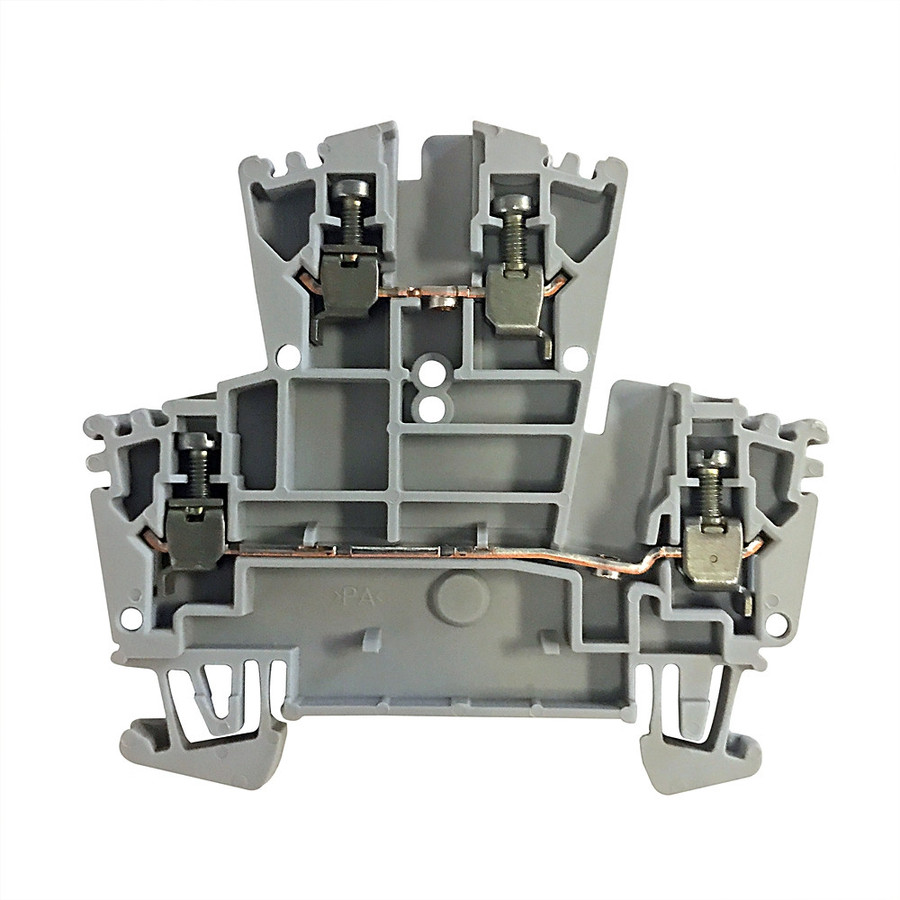

Bloque de Terminal de Doble Nivel Allen-Bradley 1492-JD3
El 1492-JD3 es un bloque de terminal IEC de doble nivel (two-level) de 2.5 mm² de la Serie 1492-J de Allen-Bradley. Con conexión por tornillo y configuración feed-through de dos circuitos en un solo cuerpo, permite mayor densidad de cableado en DIN rail. Disponible en gris (estándar) y varios colores para codificación de circuitos.
Especificaciones técnicas
- Capacidad de conductor: 2.5 mm² (IEC); #22–#12 AWG (UL/UR); #26–#12 AWG (CSA); #20–#14 AWG (ATEX)
- Niveles: 2 (doble nivel, dos circuitos feed-through)
- Tipo de conexión: tornillo
- Voltaje: 600 V AC/DC (UR); 300 V AC/DC (CSA); 400 V AC/DC (IEC); 275 V AC/DC (ATEX)
- Color estándar: gris (disponible en rojo, azul, negro, verde, amarillo, naranja, café, blanco)
- Dimensiones: 5.1 × 69 × 55.5 mm
- Empaque: paquetes de 100 piezas
- Certificaciones: CSA, IEC, ATEX, EAC, China CCC, IECEx
- Número de catálogo: 1492-JD3
Aplicaciones
Ideal para paneles de control industriales donde el espacio es limitado y se requiere alta densidad de terminales. El diseño de doble nivel permite conectar dos circuitos independientes en el espacio de un terminal convencional, optimizando el espacio en DIN rail para tableros de automatización, maquinaria OEM y control de procesos.
