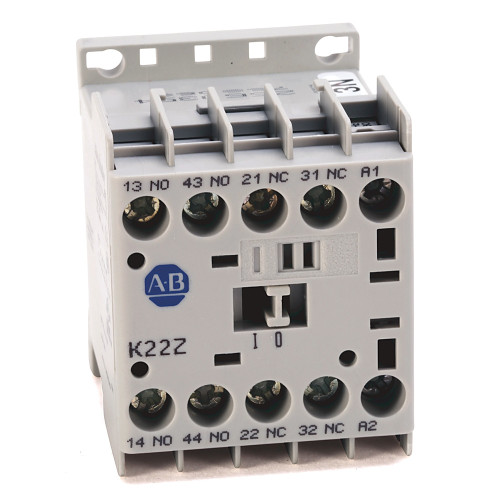

Allen-Bradley 700-K22Z-D — Relevador Miniatura de Control 120 V AC
El Allen-Bradley 700-K22Z-D es un relevador miniatura de control IEC de 4 polos, diseñado para aplicaciones de control industrial en tableros compactos. Su configuración de 2 contactos normalmente abiertos (NA) y 2 contactos normalmente cerrados (NC) lo hace versátil para lógica de control y circuitos de mando. Se monta sobre riel DIN estándar de 35 mm y acepta bloques de contactos auxiliares adicionales para ampliar su capacidad hasta 8 polos.
Especificaciones técnicas
- Número de catálogo: 700-K22Z-D
- Voltaje de bobina: 110 V AC a 50 Hz / 120 V AC a 60 Hz
- Configuración de contactos: 4 polos — 2 NA + 2 NC (2 N.O. / 2 N.C.)
- Corriente térmica nominal: 6 A a 24–240 V, AC-12 (60 °C de ambiente)
- Capacidad de conmutación DC: Q600 por UL/CSA
- Vida eléctrica: 700,000 ciclos a 240 V / 2 A, AC-15
- Retardo de cierre: 15 ms
- Retardo de apertura: 15–33 ms
- Conexión: Terminales de tornillo (1–2.5 mm² sólido/trenzado)
- Montaje: DIN Rail 35 mm o montaje con tornillo
- Peso: 0.16 kg
- País de origen: Suiza
- Expansión: Hasta 4 polos adicionales mediante bloques auxiliares superiores
Aplicaciones
Adecuado para circuitos de mando y control en maquinaria industrial, lógica de enclavamiento (interlock), automatización de procesos, paneles de distribución de control, y como relevador de interfaz entre PLC y carga. Compatible con sistemas de control de 120 V AC en América del Norte.
Garantía: 1 año de garantía estándar del fabricante Allen-Bradley / Rockwell Automation.
