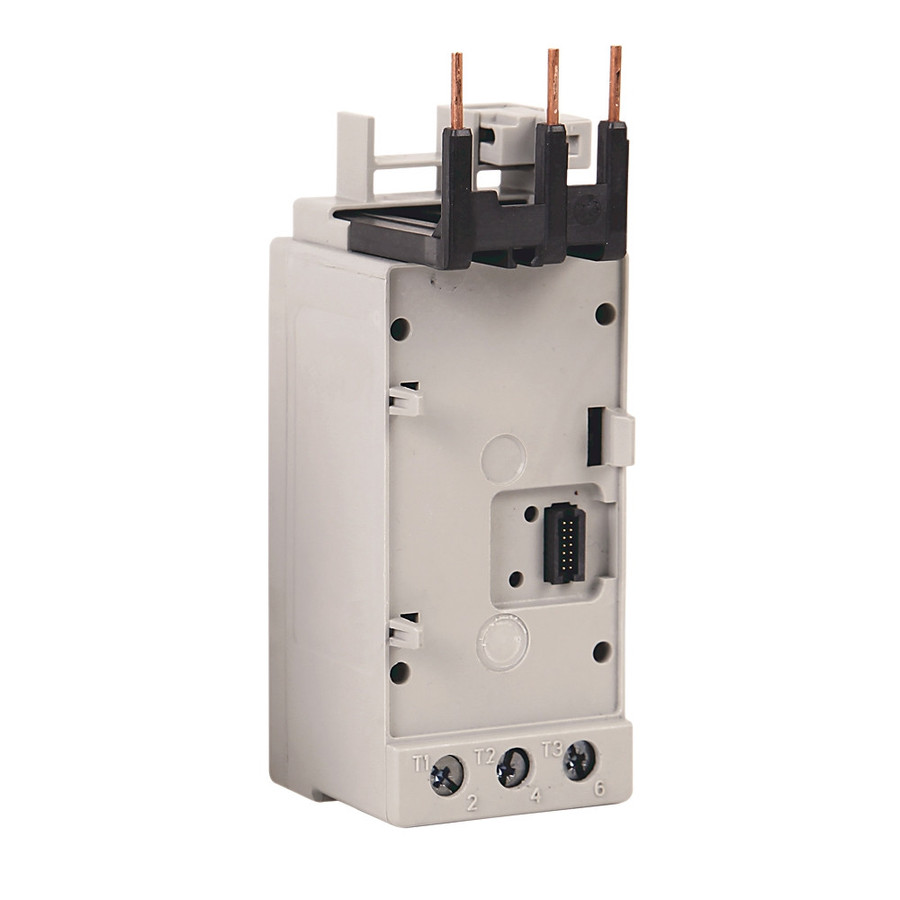

Módulo de Sensado E300 Allen-Bradley 193-ESM-VIG-30A-C23
El 193-ESM-VIG-30A-C23 es el módulo de sensado de Voltaje, Corriente y Falla a Tierra (VIG) para la plataforma de relés de sobrecarga electrónica E300 de Allen-Bradley (Bulletin 193). Cubre un rango de corriente de 0.5 a 30 A y se monta directamente sobre contactores 100-C09 hasta 100-C23, integrando protección multifunción en un solo módulo.
Especificaciones técnicas
- Serie: E300 Electronic Overload Relay (Bulletin 193/592)
- Tipo de módulo: Sensing Module — Voltaje, Corriente y Falla a Tierra (VIG)
- Rango de corriente: 0.5...30 A
- Contactores compatibles: 100-C09, 100-C12, 100-C16, 100-C23
- Funciones de protección: sobrecorriente, desbalance de fases, pérdida de fase, falla a tierra, bajo voltaje, sobre voltaje
- Diseño modular: compatible con módulos de comunicación E300 (EtherNet/IP, DeviceNet, PROFIBUS, etc.) y módulos de control/expansión
- Diagnósticos integrados: corriente por fase, voltaje, falla a tierra, temperatura del motor
Aplicaciones
Protección electrónica de motores en sistemas de arranque directo y estrella-triángulo con contactores Allen-Bradley serie 100-C. Indicado para aplicaciones donde se requiere monitoreo avanzado de parámetros eléctricos del motor y protección contra falla a tierra, con posibilidad de integración en redes industriales EtherNet/IP o DeviceNet.
