Adaptador EtherNet/IP FLEX 5000 – 5094-AEN2TR con topología DLR

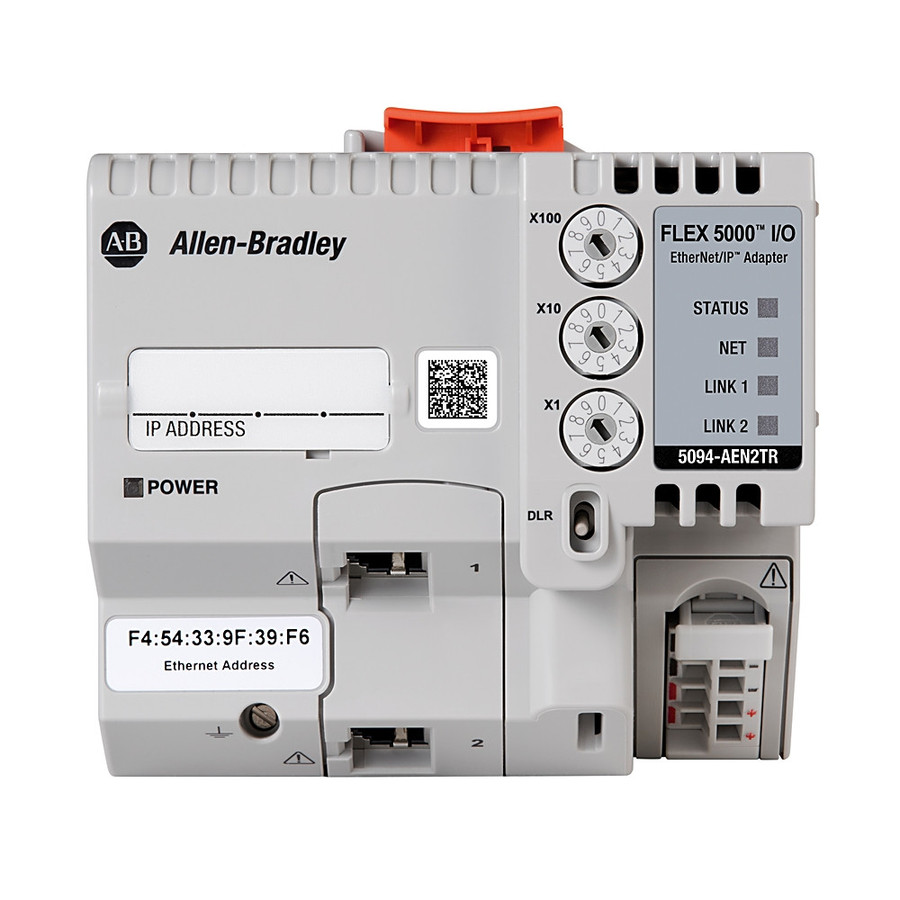

El Allen-Bradley 5094-AEN2TR es el adaptador de comunicación EtherNet/IP para el sistema de E/S FLEX 5000 de Rockwell Automation. Cuenta con 2 puertos RJ45 de 1 Gb y soporte nativo para topología DLR (Device Level Ring), lo que permite construir anillos redundantes a nivel de dispositivo sin necesidad de switches adicionales. Soporta hasta 16 módulos I/O FLEX 5000 montados a su derecha sobre riel DIN, ofreciendo flexibilidad, alta densidad de E/S y tolerancia a fallos de red en aplicaciones de automatización industrial.
Especificaciones técnicas
- Protocolo de red: EtherNet/IP (Producer/Consumer)
- Puertos: 2 × RJ45 cobre, 10/100/1000 Mbps (1 Gb)
- Topologías soportadas: DLR (Device Level Ring), lineal, estrella y PRP (Parallel Redundancy Protocol)
- Módulos I/O máximos: 16 módulos FLEX 5000
- Tensión de alimentación: 18…32 V CC
- Corriente de estado estable: 1 880 mA
- Corriente de inrush: 5 700 mA por 100 ms
- Disipación máxima de potencia: 6,2 W @ 18 V CC
- Temperatura de operación: -40 °C a +70 °C
- Montaje: DIN rail (riel DIN), seguro de extracción sin herramientas
- Dimensiones (H × W × D): 87,1 × 94,1 × 54,1 mm (3,43 × 3,7 × 2,13 pulg.)
- Peso: 0,45 kg (1,00 lb)
- Voltaje de aislamiento: 300 V continuo
- Clasificación de seguridad: SIL 3 / PLe / Cat. 4
- Certificaciones: c-UL-us, CE, RCM, KC, ODVA
- Estado del ciclo de vida: Activo
- Garantía estándar: 1 año
Aplicaciones
El 5094-AEN2TR está diseñado para instalaciones de E/S remotas en plantas de manufactura, infraestructura de proceso y aplicaciones de seguridad funcional. Su topología DLR lo hace ideal para celdas de automatización donde se requiere redundancia de red sin switches administrados. Compatible con controladores ControlLogix 5580, CompactLogix 5380 y CompactLogix 5480. Soporta inserción y extracción bajo tensión (RIUP) para mantenimiento sin parar la línea.
Garantía: Este producto cuenta con garantía estándar Allen-Bradley de 1 año contra defectos de fabricación. Para condiciones de garantía completas consulte las políticas de Rockwell Automation.
