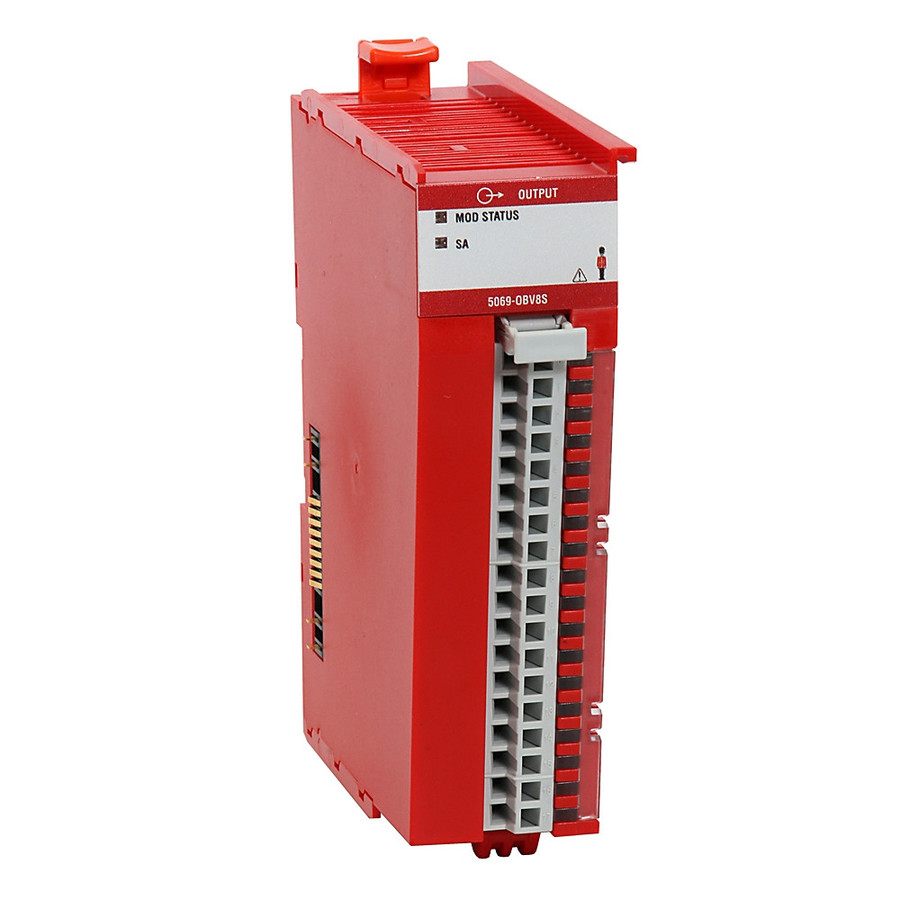

Módulo de Salida de Seguridad Allen-Bradley Compact 5000 – 5069-OBV8S
El 5069-OBV8S es un módulo de salida de seguridad digital configurable de 8 canales de la serie Compact 5000™ I/O de Allen-Bradley, diseñado para aplicaciones de seguridad funcional conforme a SIL CL3, PLe y Categoría 4 según IEC 62061 e ISO 13849. Sus salidas sourcing de 24 V DC permiten controlar dispositivos de seguridad como relés de seguridad, válvulas solenoides de seguridad y frenos. Cada salida incluye verificación integrada (Output Verified) para detección proactiva de cortocircuitos y cortocircuitos cruzados.
Especificaciones técnicas
- Número de canales: 8 salidas sourcing verificadas (24 V DC)
- Voltaje de salida: 18–32 V DC
- Corriente por canal: 1 A
- Potencia máxima disipada: 6.5 W
- Tiempo de reacción de seguridad: 4.5 ms
- Tiempo de transición ON→OFF / OFF→ON: máx. 4 ms
- Voltaje de aislamiento: 250 V (continuo), aislamiento básico
- Dimensiones: 138 × 105 mm (H × D)
- Nivel de seguridad: SIL CL3, PLe, Categoría 4
- Protecciones: Inversión de polaridad, sobretemperatura por canal
- Compatibilidad: CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580, GuardLogix 5580
- Certificaciones: UL Listed, ATEX, TÜV, IECEx
Aplicaciones
Control de paros de emergencia, puertas con enclavamiento, cortinas de luz y sistemas de paro de seguridad en robots, prensas, centros de mecanizado y líneas de ensamble. Compatible con control de seguridad integrado mediante EtherNet/IP y protocolo CIP Safety.
