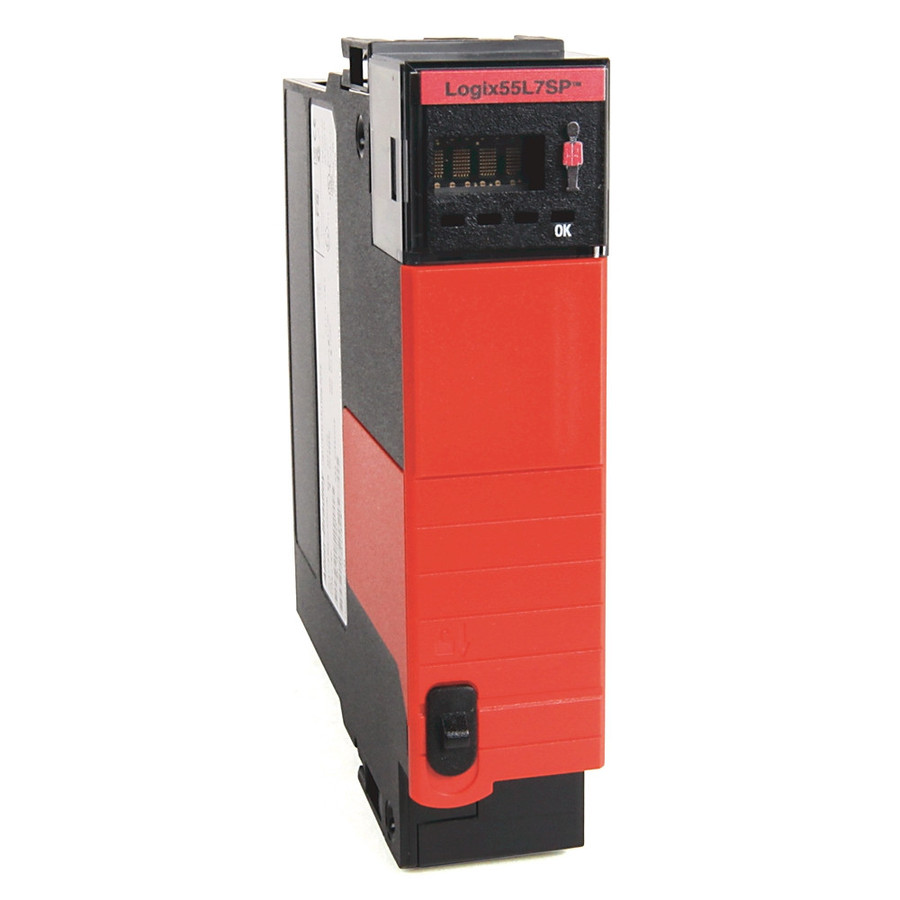

Controlador Safety Partner GuardLogix Allen-Bradley 1756-L7SP — SIL 3 / PLe
El 1756-L7SP es el controlador Safety Partner de la Serie GuardLogix ControlLogix (Bulletin 1756) de Allen-Bradley (Rockwell Automation). Trabaja en conjunto con un controlador GuardLogix primario (1756-L7xS) para ejecutar la lógica de seguridad funcional certificada hasta SIL 3 / PL e. Ocupa dos slots en el chasis ControlLogix y mantiene todos los beneficios estándar de la plataforma.
Especificaciones técnicas
- Tipo: Safety Partner (controlador secundario de seguridad)
- Ancho: 2 slots en chasis ControlLogix 1756
- Certificación de seguridad: SIL 3 (IEC 62061), PL e (ISO 13849-1)
- I/O máximo: 256 puntos
- Comunicación: EtherNet/IP, DeviceNet, ControlNet
- Lenguajes de programación: Relay Ladder Logic (RLL), Structured Text, Sequential Function Chart (SFC)
- Consumo de corriente: 5 mA @ 1.2 V DC; 800 mA @ 5.1 V DC
- Disipación: 2.5 W (8.5 BTU/hr)
- Temperatura de operación: 0–60 °C
- Humedad relativa: 5–95% sin condensación
- Choque operacional: 30G; Vibración: 2G @ 10–500 Hz
- Tensión de aislamiento (USB a sistema): 30 V continuo, probado a 980 V AC / 60 s
- Certificaciones: CCC, CE, ATEX, IECEx, RCM, EAC
- Serie: B
- Estado de ciclo de vida: Active Mature
Compatibilidad con controladores primarios
- 1756-L71S / 1756-L71SK
- 1756-L72S / 1756-L72SK
- 1756-L73S / 1756-L73SK
Aplicaciones
Diseñado para aplicaciones de seguridad funcional de alta integridad en manufactura, petroquímica, energía y procesos continuos. Garantiza el paro seguro de maquinaria, protección de personas y cumplimiento con normas de seguridad internacionales (IEC 61508, IEC 62061, ISO 13849-1) dentro de la arquitectura estándar ControlLogix.
