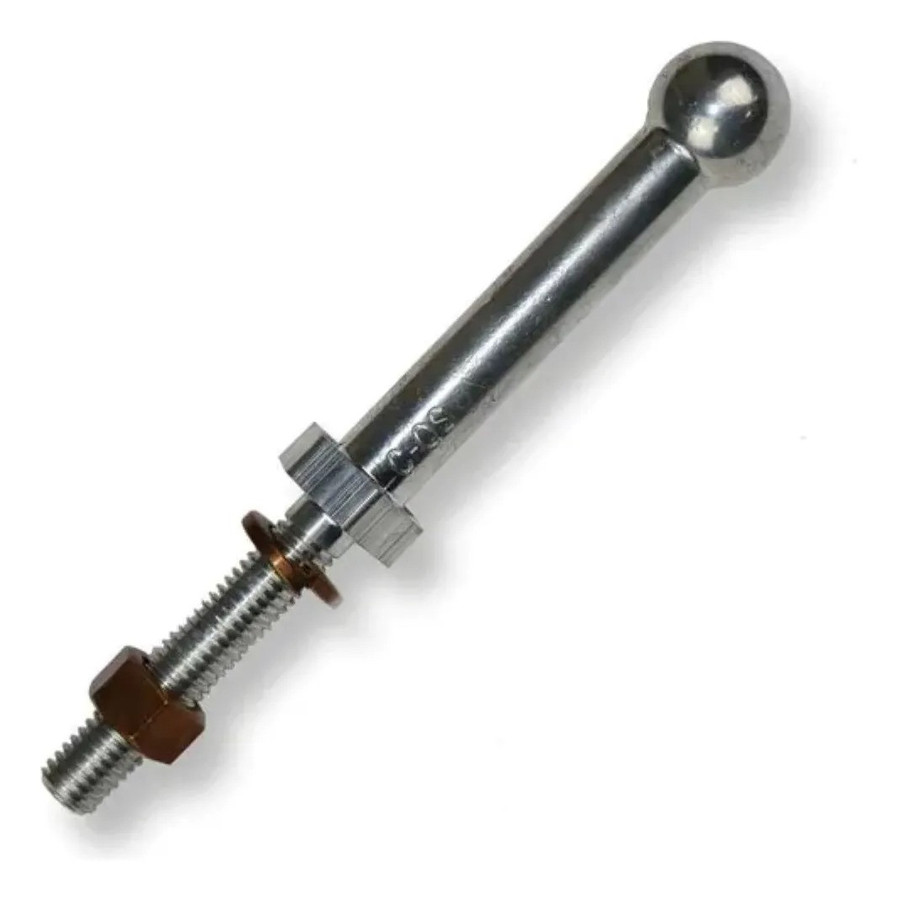

Hubbell Power Systems T6002364 — Espiga de Tierra Tipo Bola Larga, Grado 5, 1" (25 mm)
El T6002364 es una espiga de tierra tipo bola larga (“Grounding Ball Stud”) Grado 5 de Hubbell Power Systems (línea CHANCE), diseñada y ensayada según ASTM F855. Se utiliza en sistemas de puesta a tierra temporal (PAT) para switchgear, subestaciones y distribución eléctrica. La bola y el estuche son de aleación de bronce estañado; la tuerca y la arandela de presión son de bronce de silicio.
Especificaciones técnicas
- Número de parte: T6002364
- Diámetro de bola: 1 in (25.4 mm) nominal
- Longitud total: 7.00 in
- Longitud de vástago roscado: 2-3/4 in
- Longitud nominal del vástago: 3 in
- Rosca: 1/2-13 UNC
- Material: Aleación de bronce estañado (bola y cuerpo); bronce de silicio (tuerca y arandela)
- Peso: 0.75 lb
- Capacidad de cortocircuito: 43 kA / 15 ciclos ó 30 kA / 30 ciclos
- Diseñado para pines de bola de 1" según NEMA
- Torque de instalación recomendado: 25 ft-lb
- Norma: ASTM F855 Grado 5
Aplicaciones
Puesta a tierra temporal en switchgear metálico de interiores y exteriores, subestaciones de distribución (aérea y subterránea) y equipos de maniobra en media y alta tensión. Compatible con abrazaderas de bola y conector de 1" de diámetro estándar NEMA.
