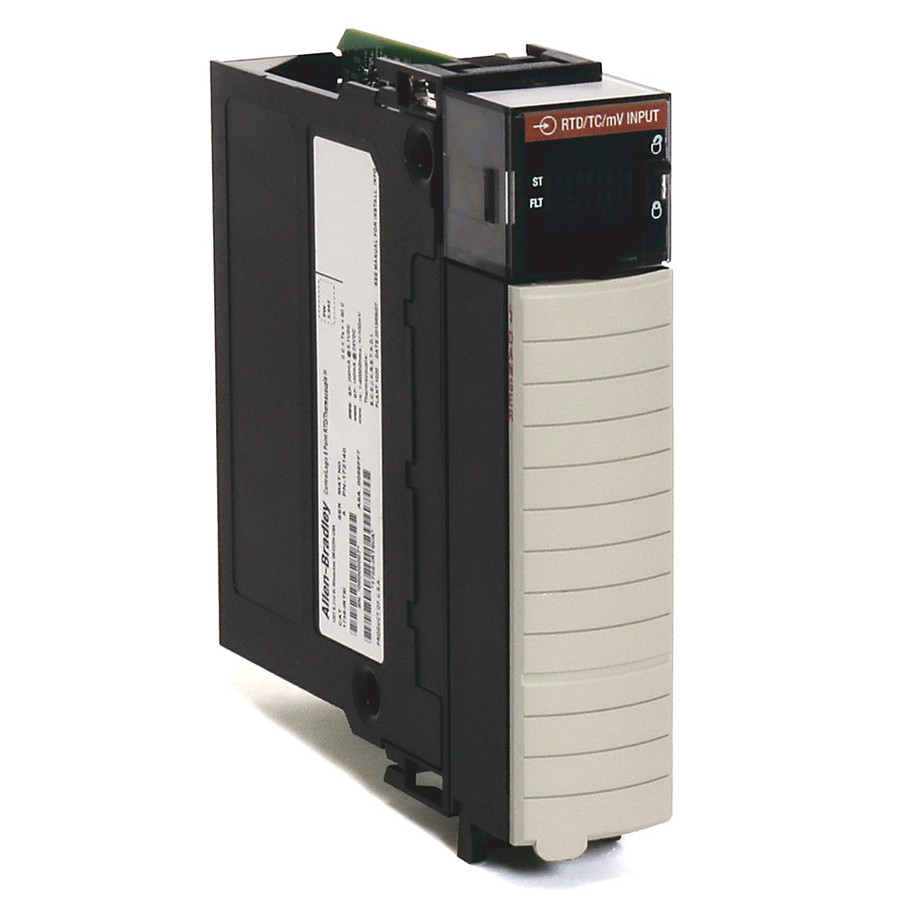

Módulo de Entrada RTD/Termopar ControlLogix Allen-Bradley 1756-IRT8I
El 1756-IRT8I es un módulo de entrada analógica de la plataforma ControlLogix de Allen-Bradley con 8 canales aislados individualmente, configurable para RTD, termocuplas, ohms y milivoltios. Su resolución de 24 bits garantiza alta precisión en medición de temperatura para aplicaciones industriales críticas.
Especificaciones técnicas
- Plataforma: ControlLogix (chasis 1756)
- Canales: 8 puntos de entrada aislados individualmente (36 pines)
- Resolución: 24 bits
- Tipos de RTD soportados: PT100, PT200, PT500, PT1000, NI120, Cu10, Cu25 y más
- Tipos de termopar soportados: B, C, D, E, J, K, N, R, S, T, TXK/XK (L)
- Rango de resistencia: 1–500 Ω / 2–1,000 Ω / 4–2,000 Ω / 8–400 Ω
- Rango de milivoltios: −100 a +100 mV
- Linealización de termopar: ITS-90
- Compensación de junta fría (CJC): 2 sensores, precisión ±0.3 °C
- Tiempo de detección de circuito abierto: 2 s (TC/RTD 3 hilos), 5 s (RTD 4 hilos)
- Consumo de backplane: 200 mA @ 5.1 VDC / 150 mA @ 24 VDC
- Temperatura de operación: 0 a 60 °C
- Aislamiento: 250 V (continuo), aislamiento reforzado, entradas a backplane
Aplicaciones
Medición de temperatura de alta precisión en procesos industriales: hornos, calderas, extrusoras, reactores químicos y plantas de generación de energía. Compatible con arquitectura ControlLogix local o remota mediante cualquier adaptador 1756-DHRIO, 1756-CNB, etc.
