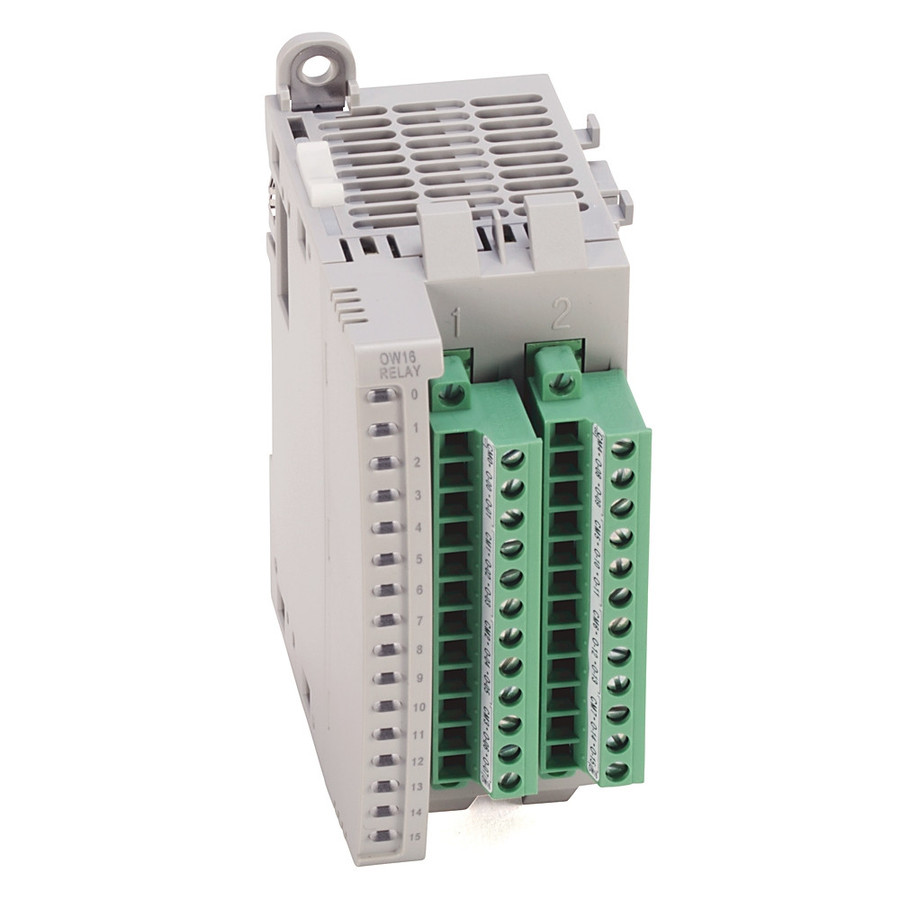

Módulo de expansión de 16 salidas a relevador Micro800 — Allen-Bradley 2085-OW16
El 2085-OW16 es un módulo de expansión de salidas digitales a relevador para los controladores Micro850 y Micro870 de la familia Micro800. Con 16 puntos de salida AC/DC aislados, permite conmutar cargas de 120 VAC, 240 VAC o 24 VDC con corriente de hasta 2 A por canal. Incluye indicadores LED individuales por punto y dos bloques de terminales extraíbles para facilitar el mantenimiento.
Especificaciones técnicas
- Número de puntos de salida: 16 relevadores AC/DC aislados
- Voltajes nominales de carga: 120 VAC, 240 VAC, 24 VDC, 125 VDC
- Corriente máxima por canal: 2 A
- Carga mínima por canal: 10 mA
- Corriente de fuga OFF: 1.5 mA
- Consumo de bus: 160 mA @ 5 VDC / 100 mA @ 24 VDC
- Disipación de potencia total: 5.14 W
- Aislamiento: Reforzado (Reinforced), 240 V continuo, probado a 3250 VDC por 60 s
- Clasificación pilot duty: C300 / R150
- Indicadores: 16 LED amarillos (uno por canal)
- Calibre de cable: 0.25–2.5 mm² (22–14 AWG)
- Torque de apriete: 0.5–0.6 Nm (4.4–5.3 lb-in)
- Montaje: DIN rail o panel directo
- Controladores compatibles: Micro850, Micro870
Aplicaciones
Control de actuadores, válvulas, contactores y señales de estado en máquinas compactas de manufactura. Compatible exclusivamente con la plataforma Micro800. Ideal para OEM que requieren expansión de salidas aisladas sin cambiar el controlador base. El diseño de terminales extraíbles facilita el reemplazo del módulo sin desconexión individual de cables.
