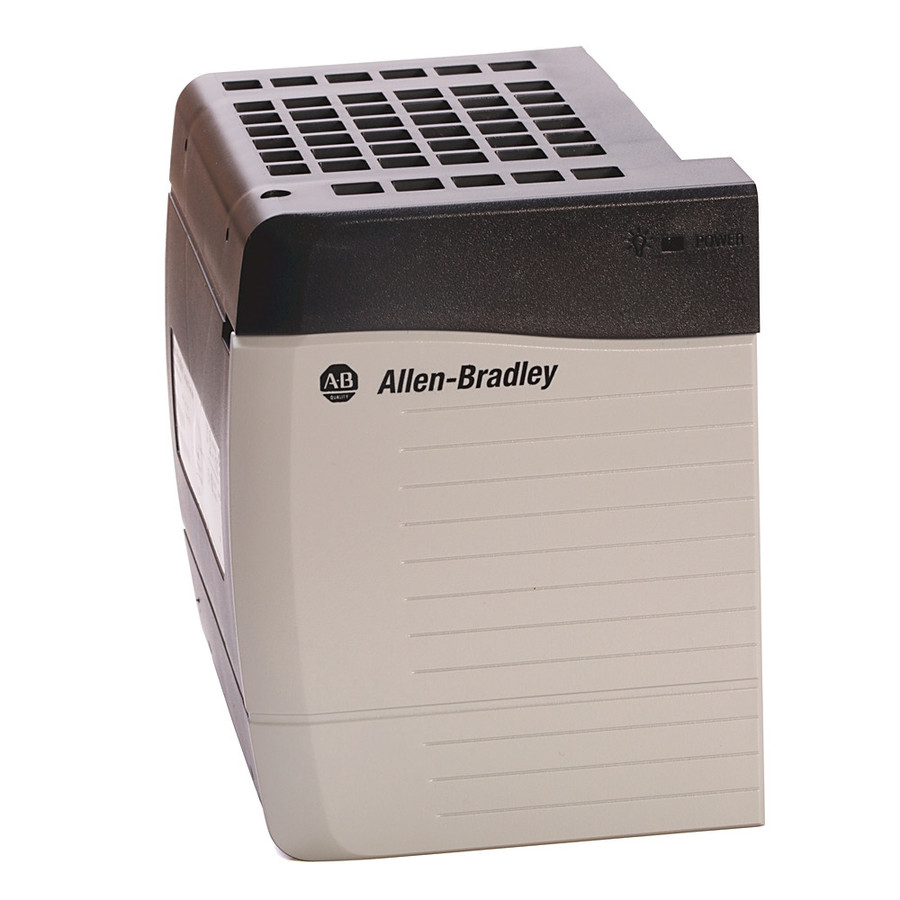

Allen-Bradley 1756-PA72 — Fuente de Poder AC ControlLogix
La 1756-PA72 es la fuente de alimentación de corriente alterna para chasis del sistema ControlLogix (Bulletin 1756). Acepta un amplio rango de tensión de entrada (85–265 V AC) y suministra múltiples voltajes de backplane para alimentar procesadores, módulos de I/O y módulos de comunicación instalados en el chasis ControlLogix.
Especificaciones técnicas
- Tensión de entrada nominal: 120/240 V AC (rango 85–265 V AC)
- Frecuencia de entrada: 47–63 Hz
- Potencia máxima de salida: 75 W (0–60 °C)
- Potencia máxima de entrada: 81 W / 91 VA @ 50 °C; 68 W / 77 VA @ 60 °C
- Corriente de salida @ 1.2 V DC: 1.5 A
- Corriente de salida @ 3.3 V DC: 4 A
- Corriente de salida @ 5.1 V DC: 10 A
- Corriente de salida @ 24 V DC: 2.8 A
- Corriente de inrush máxima: 20 A
- Hold-up time: 4 ciclos @ 60 W; 5 ciclos @ 50 W
- Aislamiento: 250 V (continuo), aislamiento reforzado entrada-backplane
- Peso: 0.95 kg (2.10 lb)
- Dimensiones (A×An×P): 14.0 × 11.2 × 14.5 cm
Aplicaciones
Alimenta chasis ControlLogix en aplicaciones de manufactura discreta, control de procesos continuos, control de movimiento y sistemas de seguridad integrada. Compatible con chasis 1756 de 4, 7, 10, 13 y 17 slots. Ideal donde se requiere un amplio rango de tensión de entrada para tolerancia ante variaciones de la red eléctrica.
