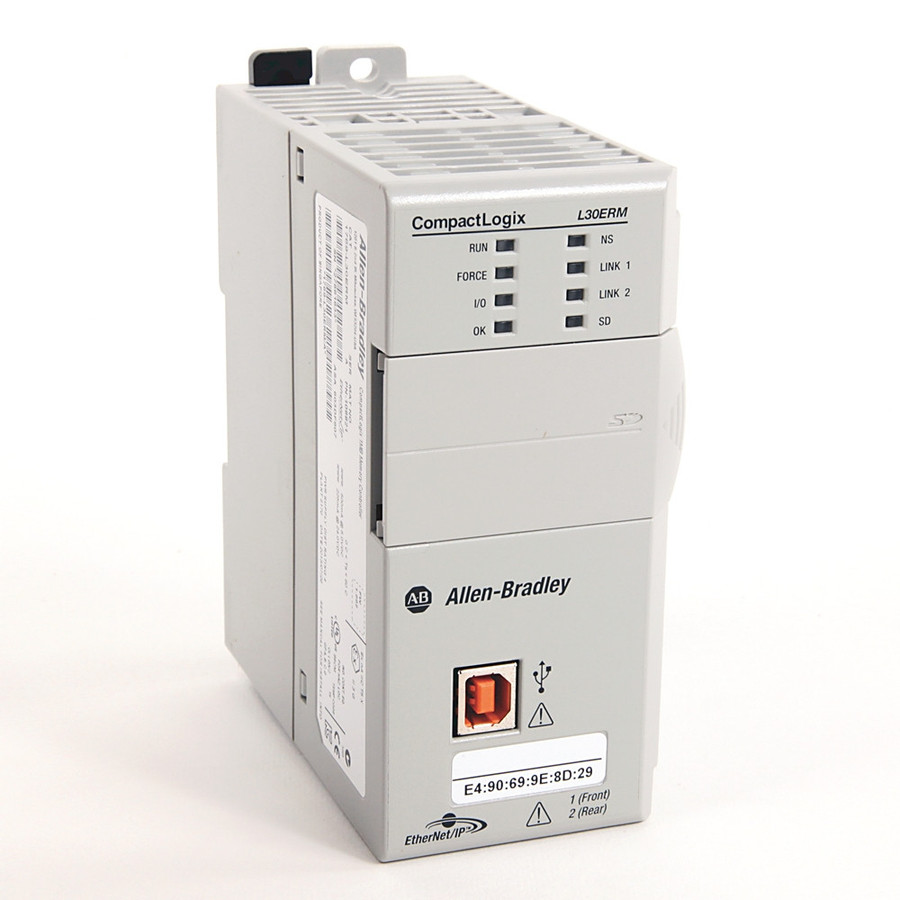

Allen-Bradley 1769-L30ERM — Controlador CompactLogix 5370 L3 con Dual EtherNet/IP y DLR
El 1769-L30ERM es un controlador de automatización programable (PAC) de la familia CompactLogix 5370 L3. Incorpora dos puertos EtherNet/IP integrados con soporte para DLR (Device Level Ring), lo que permite topologías de red en anillo con redundancia a nivel de dispositivo sin hardware adicional. La variante ERM añade capacidades de control de movimiento (motion control) sobre EtherNet/IP (CIP Motion).
Especificaciones técnicas
- Memoria de usuario: 1 MB
- Memoria no volátil: tarjeta SD 1 GB (1784-SD1) incluida; soporta hasta 2 GB
- Puertos de comunicación: 2 × EtherNet/IP (con DLR) + 1 × USB
- Topologías Ethernet soportadas: lineal, anillo (DLR), estrella
- Nodos EtherNet/IP: hasta 16 nodos en red
- Conexiones simultáneas: hasta 256
- Tareas: hasta 32 tareas simultáneas
- Expansión de I/O: hasta 8 módulos Compact I/O; 3 bancos de expansión
- Control de movimiento: hasta 4 ejes CIP Motion sobre EtherNet/IP
- Consumo: 500 mA @ 5 V DC; 225 mA @ 24 V DC
- Disipación máxima: 4.5 W
- Ancho: 2.17 in (55 mm)
- Soporte QoS para priorización de tráfico EtherNet/IP
- Montaje: DIN rail o panel
Aplicaciones
Control de maquinaria de manufactura con requisitos de motion control y comunicación en anillo (DLR) para mayor disponibilidad de red. Aplicaciones OEM donde se requiere control de movimiento, I/O digital/analógica y comunicación EtherNet/IP en un controlador compacto. Compatible con el entorno de programación Studio 5000 Logix Designer.
