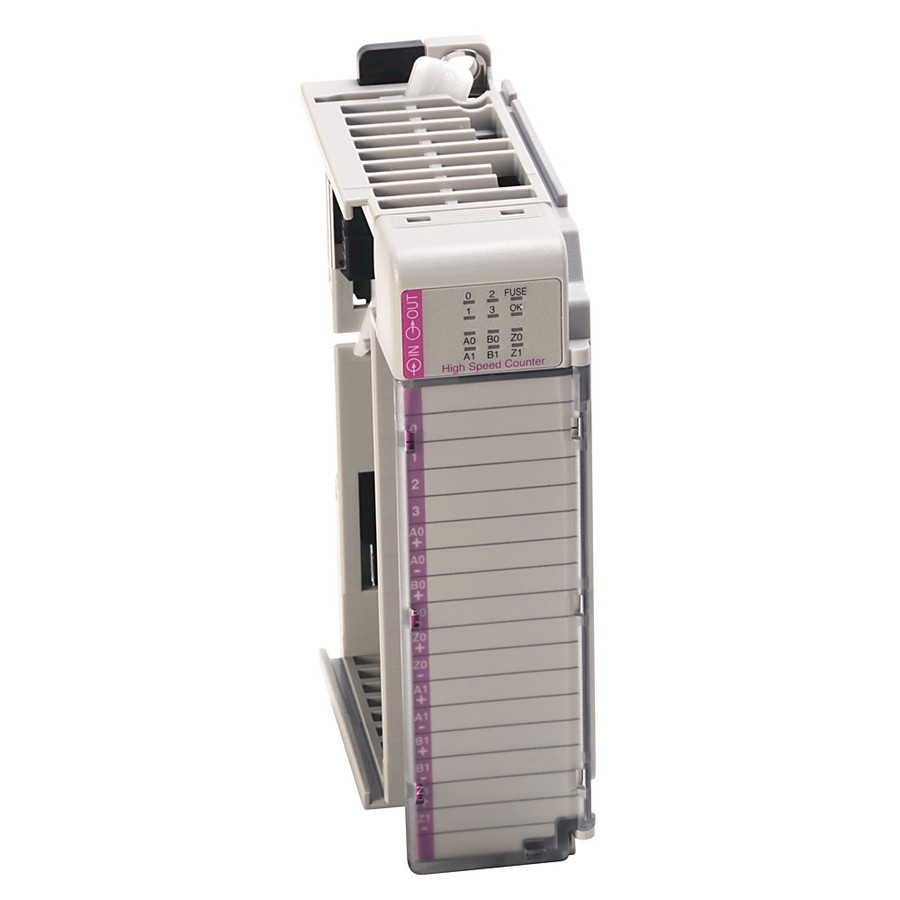

Allen-Bradley Compact I/O — Módulo Contador de Alta Velocidad 1769-HSC
El Allen-Bradley 1769-HSC es un módulo de conteo de alta velocidad para el sistema Compact I/O, compatible con controladores CompactLogix y MicroLogix 1500. Soporta 2 entradas de cuadratura diferencial (modo 2 canales) o 4 entradas de conteo simple (modo 4 canales), con frecuencia máxima de 1 MHz para lectura precisa de encoders y sensores de pulsos.
Especificaciones técnicas
- Canales de entrada: 2 (cuadratura diferencial) / 4 (conteo simple)
- Frecuencia máxima de entrada: 1 MHz
- Tensión de entrada: 2.6–30 VDC
- Ancho de pulso mínimo: 250 ns
- Salidas físicas: 4 (sourcing, 5–30 VDC, 1 A por canal / 4 A por módulo)
- Salidas virtuales: 12
- Corriente de bus a 5 VDC: 425 mA
- Disipación de calor máxima: 6.21 W
- Tensión de aislamiento continuo: 75 V (aislamiento reforzado)
- Dimensiones (Alto × Ancho × Prof.): 118 × 35 × 87 mm (4.65 × 1.38 × 3.43 in)
- Temperatura de operación: 0–60 °C
Aplicaciones
Seguimiento de posición con encoders incrementales, medición de velocidad de motores, control de longitud de materiales, control de corte al vuelo (cut-to-length) y supervisión de ciclos de producción en líneas de manufactura discreta.
Garantía: Producto original Allen-Bradley (Rockwell Automation) con garantía del fabricante.
