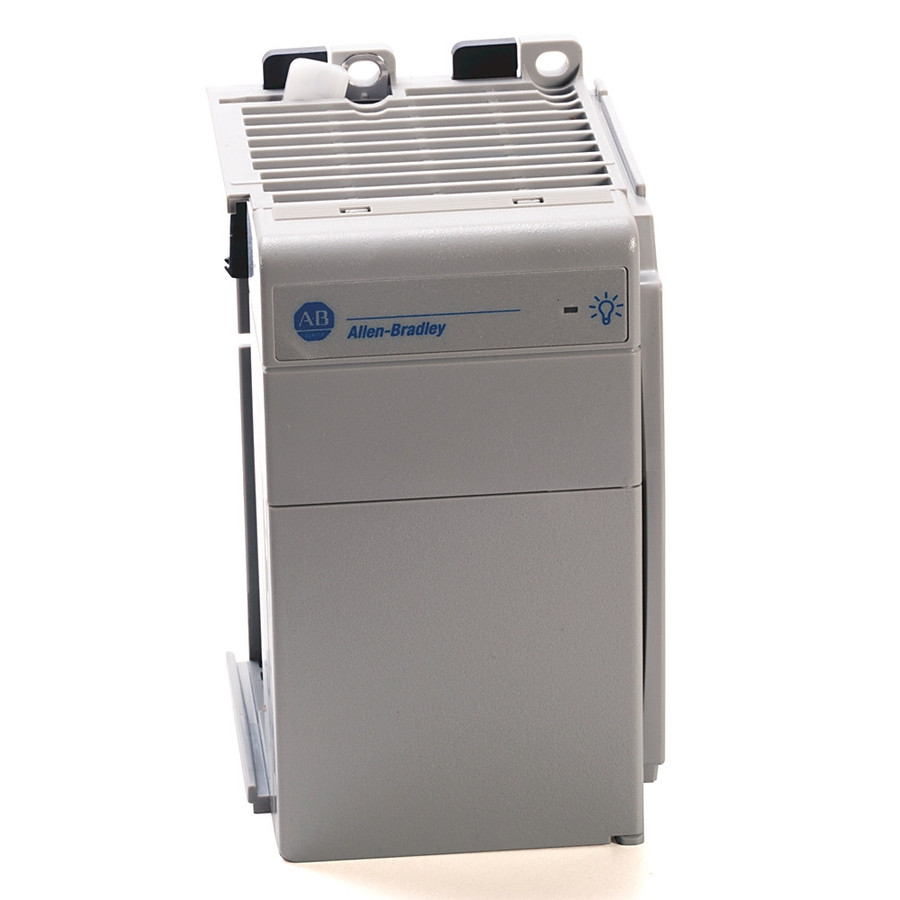

Fuente de Alimentación AC Allen-Bradley CompactLogix 1769-PA2
El módulo 1769-PA2 es la fuente de alimentación AC para sistemas CompactLogix de la familia 1769. Convierte la alimentación AC de línea (85–265 VAC) en las tensiones reguladas de 5 VDC y 24 VDC requeridas por el backplane CompactLogix y los módulos de expansión de I/O.
Especificaciones técnicas
- Voltaje de entrada: 85–265 VAC (nominal 120/240 VAC), 47–63 Hz
- Corriente de salida 5 VDC: 2.0 A
- Corriente de salida 24 VDC: 0.8 A
- Consumo de entrada: 100 VA @ 120 V / 130 VA @ 240 V
- Disipación a 60 °C: 8 W
- Corriente de inrush máxima: 25 A @ 132 VAC
- Soporta hasta 8 módulos adicionales (16 máximo en el sistema)
- Dimensiones: 118 × 70 × 87 mm / 525 g
- Montaje en panel y DIN rail
- Fusible: Wickmann 19195-3.15A
Aplicaciones
Alimentación de sistemas CompactLogix 1769 en gabinetes de control industrial. Soporta configuraciones con múltiples módulos de I/O local en aplicaciones de manufactura, control de procesos y maquinaria OEM donde se requiere alimentación confiable desde la red eléctrica AC de 120 o 240 VAC.
