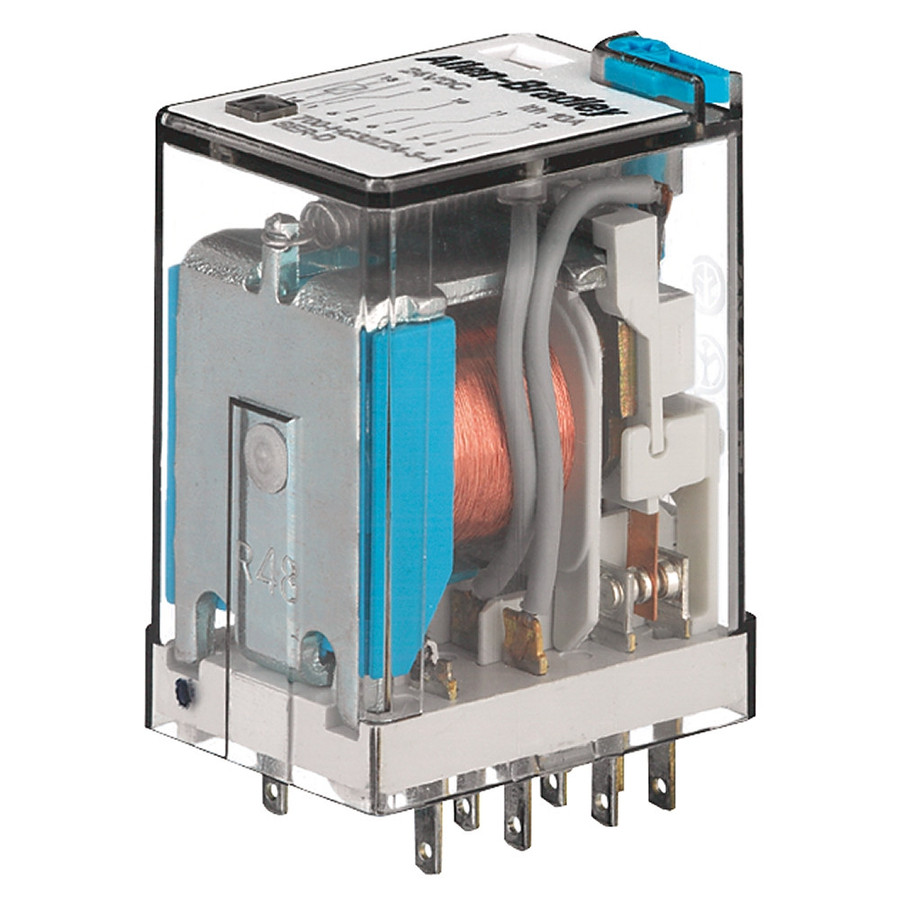

Allen-Bradley 700-HC14Z24 — Relevador Ice Cube 4PDT, 14 Pines, 24 VDC
El 700-HC14Z24 es un relevador de control tipo ice cube (cubo de hielo) de la serie 700-H de Allen-Bradley, con configuración 4PDT (4 polos doble tiro) y bobina de 24 VDC. Cuenta con 14 terminales de cuchilla (blade), contactos dorados de baja energía y coil de bajo consumo (50 mW / 600 Ω), ideal para aplicaciones de interposición y señalización.
Especificaciones técnicas
- Número de parte: 700-HC14Z24
- Serie: 700-H — Bulletin 700-HC
- Configuración de contactos: 4PDT (4 polos doble tiro, 4 NO + 4 NC)
- Número de terminales: 14 pines tipo blade
- Corriente nominal de contacto: 7 A
- Material de contactos: Oro (gold contacts)
- Tensión de bobina: 24 VDC
- Resistencia de bobina: 600 Ω
- Potencia de bobina: 50 mW
- Energía mínima de señal: 10 V / 1 mA
- Aislamiento bobina-contacto: 2 kV
- Montaje: Plug-in (requiere socket compatible)
Aplicaciones
Relevadores de interposición en sistemas de control, interfaces entre PLC y campo, lógica de control discreta, y señalización en tableros industriales. La presencia de contactos dorados lo hace especialmente adecuado para circuitos de baja señal.
