Belden 1036A 01010000 — Cable de Instrumentación PLTC, 1 Tríada, 18 AWG, Bobina 10,000 ft

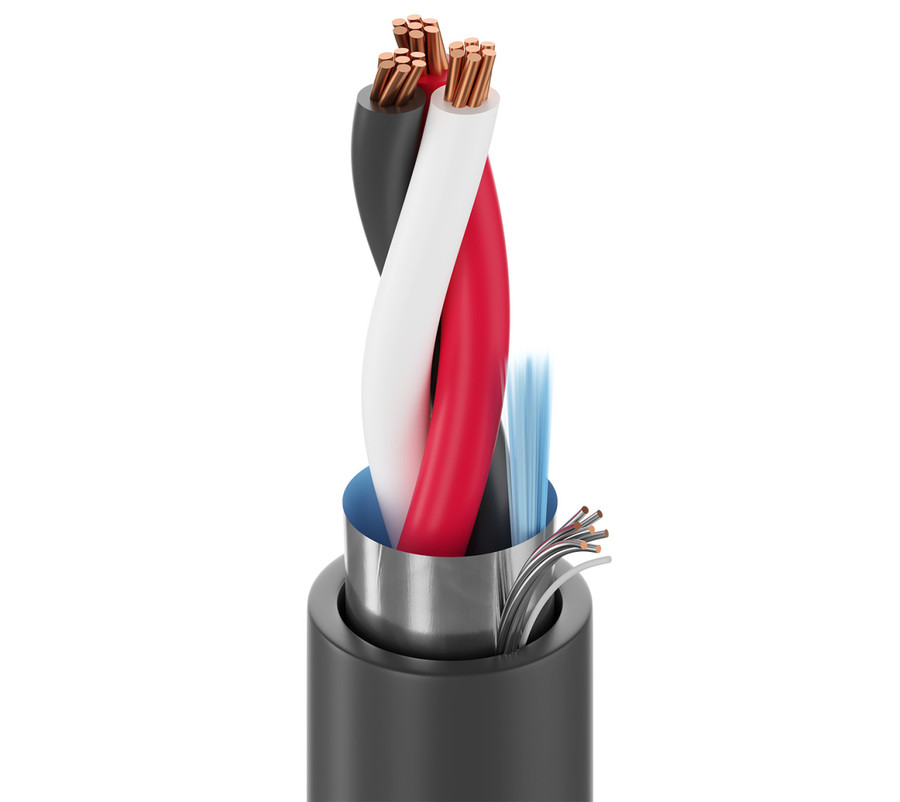

El Belden 1036A 01010000 es un cable de instrumentación tipo PLTC (Power-Limited Tray Cable) de 1 tríada trenzada, calibre 18 AWG, con blindaje Beldfoil de 100% cobertura (lámina aluminio/poliéster bi-laminada) y chaqueta exterior de PVC negro. Certificado UL PLTC-ER e ITC-ER, ideal para lazos de instrumentación analógica y señales digitales de baja tensión en sistemas DCS y PLC industriales. El sufijo "01010000" indica chaqueta negra en bobina de 10,000 pies.
Especificaciones técnicas
- Número de conductores: 3 (1 tríada trenzada, incluye conductor de drenaje)
- Calibre: 18 AWG (7×26)
- Material conductor: Cobre desnudo (BC)
- Aislamiento: PVC, 0.48 mm de espesor nominal
- Código de colores (E1): Negro, Blanco, Rojo
- Blindaje: Beldfoil — Lámina Al/poliéster bi-laminada, cobertura 100%
- Conductor de drenaje: 20 AWG (7×28), cobre estañado
- Chaqueta exterior: PVC negro, 0.94 mm de espesor nominal
- Diámetro exterior: 6.76 – 6.91 mm (0.266 – 0.272 in)
- Tensión nominal: 300 V (PLTC, CMG, AWM 2464) / 150 V (ITC)
- Rango de temperatura: -30°C a +105°C
- Resistencia del conductor: 5.86 Ω/1,000 ft
- Capacitancia conductor-conductor: 50 pF/ft
- Resistencia al sol (sunlight resistant): Sí
Aplicaciones
Lazos analógicos 4–20 mA y 0–10 V, cableado de RTD y termopares, señales digitales de control a 24V DC, bandeja portacables y canalizaciones industriales, conexiones de solenoides, válvulas y actuadores, sistemas DCS y PLC en manufactura y procesos industriales.
