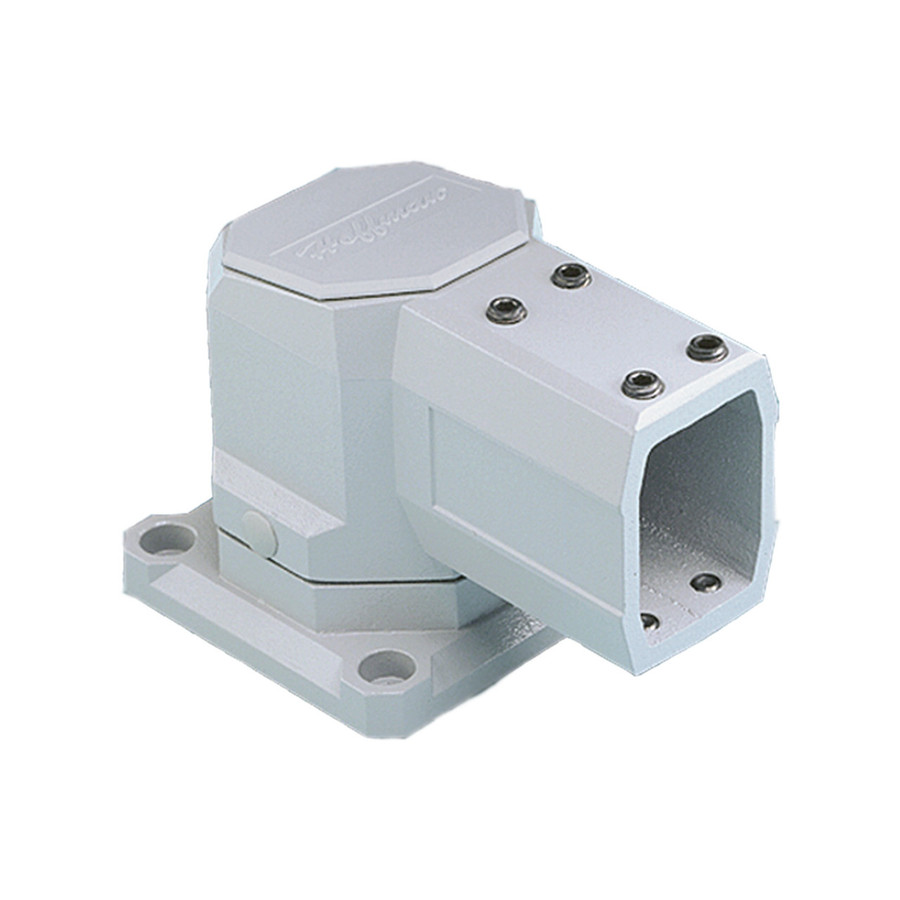

Junta de Montaje Superior (Set-Up Joint) nVent Hoffman CCS2SJLG
El CCS2SJLG es la junta de montaje en techo/superficie horizontal del sistema de brazo colgante COMPACT Pendant Arm System Series 2 de nVent Hoffman. Constituye el punto de anclaje superior del ensamble, permitiendo que el brazo gire hasta 300 grados para posicionar el operador HMI en múltiples puntos de trabajo.
Especificaciones técnicas
- Material: Aluminio fundido
- Acabado: Pintura en polvo poliéster, gris claro RAL 7035
- Compatibilidad de tubo: Brazos colgantes COMPACT Series 2 de 45 x 60 mm
- Rango de rotación: 300 grados
- Tipo de montaje: Superficie horizontal (techo o estructura)
- Dimensiones: 121 mm Al x 60 mm An x 193 mm L
- Peso: 1.8 kg (4 lb)
- Capacidad de carga del sistema: hasta 45.8 kg (101 lb)
- Incluye: Tornillos de ajuste, empaque, placa de acceso desmontable para ruteo interno de cables
Aplicaciones
Montaje y posicionamiento de consolas HMI, paneles de operador y tableros de control en ambientes de automatización industrial. Instalaciones en piso de fábrica, celdas robóticas y líneas de producción donde se requiere acceso flexible a la interfaz del operador desde múltiples ángulos. Compatible con juntas intermedias CCS2IJLG, juntas de pared CCS2WJHLG y cabezas basculantes CCS2STLG.
Garantía: Producto original nVent Hoffman con garantía del fabricante.
