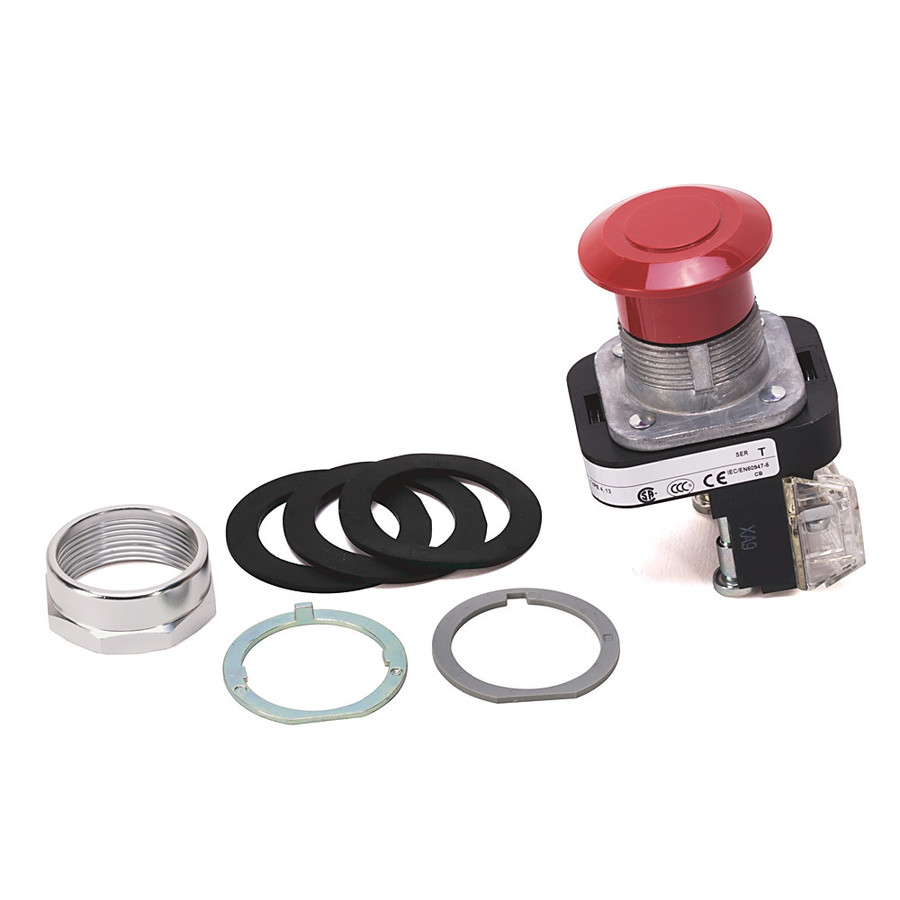

Botón Paro Emergencia Automonitoreado Allen-Bradley 800TCFX6D4S
El Allen-Bradley 800TC-FX6D4S es un botón de paro de emergencia (E-stop) automonitoreado de 30 mm de la Serie 800TC. El prefijo 800TC indica la versión de cuerpo compacto con terminales de tornillo cubiertos (finger-safe) de la línea 800T. La cabeza tipo hongo de 40 mm en color rojo se acciona empujando y se libera jalando (push-pull). El sufijo D4S indica el bloque de contactos de automonitoreo (SMCB) 800TC-XD4S, diseñado para circuitos de seguridad con monitoreo de integridad de contactos.
Especificaciones técnicas
- Diámetro de montaje: 30.5 mm
- Cabeza: Hongo rojo de 40 mm diámetro
- Mecanismo de liberación: Push-Pull (empujar para activar, jalar para liberar)
- Configuración de contactos: SMCB — contactos de apertura positiva con automonitoreo (NC late break)
- Voltaje nominal: 600 V AC / 600 V DC
- Corriente térmica: 10 A
- Categoría de utilización AC: A600 / AC-15
- Categoría de utilización DC: Q600 / DC-13
- Tipo de enclosure NEMA: Tipo 1, 4, 12, 13
- Temperatura de operación: −25 °C a +70 °C
- Temperatura de almacenamiento: −40 °C
- Vida mecánica mínima: 250,000 ciclos
- Vida eléctrica: 1,000,000 ciclos a carga nominal
- Terminales: Tornillo finger-safe (cubiertas de protección incluidas)
- Calibre de cable: AWG 14–18
- Resistencia a vibración: 10 G máx.
- Resistencia a choque: 25 G (contactos), 100 G (sin daño)
- Normativas de seguridad: EN ISO 13850 (Paro de Emergencia), IEC 60947-5-5, EN/IEC 60947-5-1
- Certificaciones: UL Listed (E14840), CSA Certified (LR1234), CE, CCC, EAC
Aplicaciones
Circuitos de paro de emergencia con monitoreo de seguridad (Safety Category 3/4, Performance Level PLd/PLe conforme a EN ISO 13849-1); paneles de control con relé de seguridad; estaciones de paro de emergencia en líneas de producción, robótica y prensas industriales; sistemas con requisito de diagnóstico de contactos soldados o abiertos.
