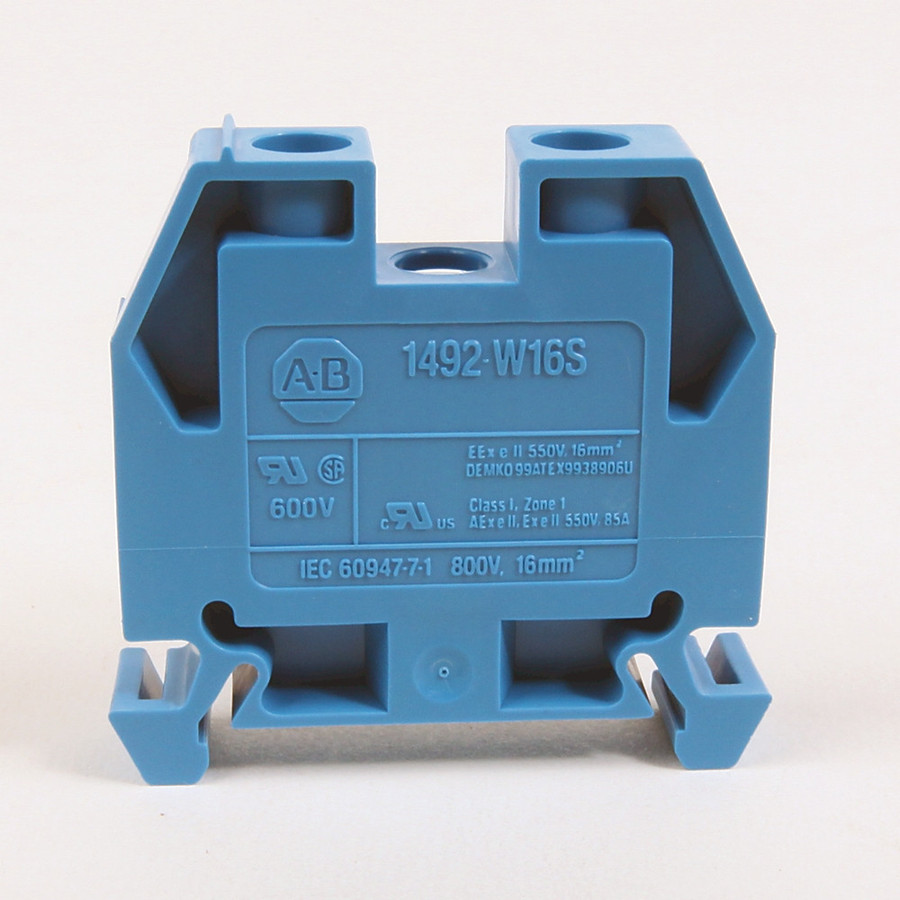

Bloque Terminal Feed-Through Space Saver Allen-Bradley 1492-W16S
El 1492-W16S es un bloque terminal IEC de conexión tipo tornillo (screw connection), modalidad feed-through de un circuito, diseño space saver. Está clasificado para 600 V AC/DC (UL/CSA), 800 V AC/DC (IEC) y soporta hasta 85 A de corriente máxima. Acepta conductores del calibre #14 al #4 AWG (2.5 a 16 mm²). Se monta sobre riel DIN y se suministra en paquetes de 50 piezas.
Especificaciones técnicas
- Corriente máxima: 85 A
- Voltaje nominal UL/CSA: 600 V AC/DC
- Voltaje nominal IEC: 800 V AC/DC
- Voltaje nominal ATEX: 550 V AC/DC
- Rango de conductor: #14…#4 AWG / 2.5…16 mm²
- Longitud de pelado: 13 mm (0.51 in)
- Torque de apriete recomendado: 1.4 N·m (18…20 lb·in)
- Dimensiones: 11 × 47.6 × 41 mm
- Color: Gris
- Polos: 1
- Montaje: Riel DIN
- Presentación: 50 piezas por paquete
Aplicaciones
Interconexión de conductores de potencia en tableros de control, centros de control de motores (MCC), distribución de energía industrial y aplicaciones que requieren alta capacidad de corriente con un diseño compacto (space saver). Ampliamente utilizado en manufactura, oil & gas y procesamiento industrial.
