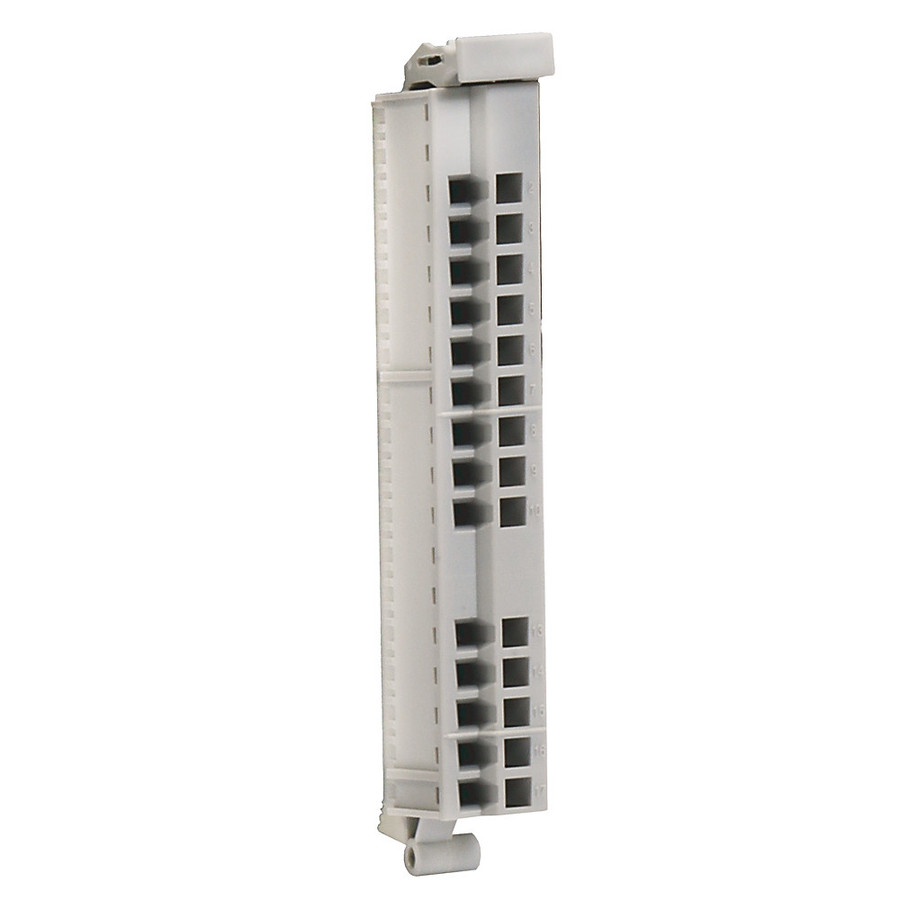

Removable Terminal Block (RTB) Allen-Bradley 5069-RTB14CJC-SCREW
El 5069-RTB14CJC-SCREW es un Removable Terminal Block (RTB) de 14 terminales tipo tornillo con termistores integrados de Cold Junction Compensation (CJC), diseñado específicamente para los módulos de entrada de termopar del sistema Compact 5000 I/O de Allen-Bradley. Este bloque de terminales debe ordenarse por separado de los módulos de I/O y permite el conexionado seguro de los cables de campo al módulo sin necesidad de retirar el cableado durante el reemplazo del módulo.
Especificaciones técnicas
- Número de terminales: 14 pines (14-pin)
- Tipo de conexión: tornillo (screw type)
- Tipo de compensación: Cold Junction Compensation (CJC) — termistores embebidos
- Sistema compatible: Compact 5000 I/O (familia 5069)
- Módulos compatibles típicos: 5069-IY4 (analógico universal 4 canales) configurado en modo termopar
- Calibre de cable: 0.5 – 1.5 mm² (22 – 16 AWG), cobre sólido o trenzado, 105 °C
- Longitud de pelado recomendada: 12 mm (0.47 in)
- Diámetro máximo de aislamiento: 3.5 mm (0.14 in)
- Torque máximo de apriete: 0.4 N·m (3.5 lb·in)
- Temperatura de operación: 0 – 60 °C (32 – 140 °F)
- Humedad relativa: 5 – 95% sin condensación
- Resistencia a choques: 30G operacional
- Resistencia a vibración: 4.6G
- País de fabricación: Alemania
- Garantía estándar: 1 año
Aplicaciones
El 5069-RTB14CJC-SCREW se utiliza en sistemas de control de procesos industriales donde se requiere medición precisa de temperatura mediante termopares. Es indispensable cuando uno o más canales del módulo analógico Compact 5000 I/O están configurados en modo termopar, ya que los termistores CJC integrados compensan la temperatura en el punto de unión fría entre el cable del termopar y el cobre del panel, garantizando lecturas exactas. Aplicaciones típicas incluyen: hornos industriales, extrusoras de plástico, sistemas de calefacción de procesos, equipos de tratamiento térmico y plantas de manufactura con monitoreo continuo de temperatura.
Garantía: Este producto cuenta con garantía estándar de 1 año de Rockwell Automation / Allen-Bradley contra defectos de fabricación.
