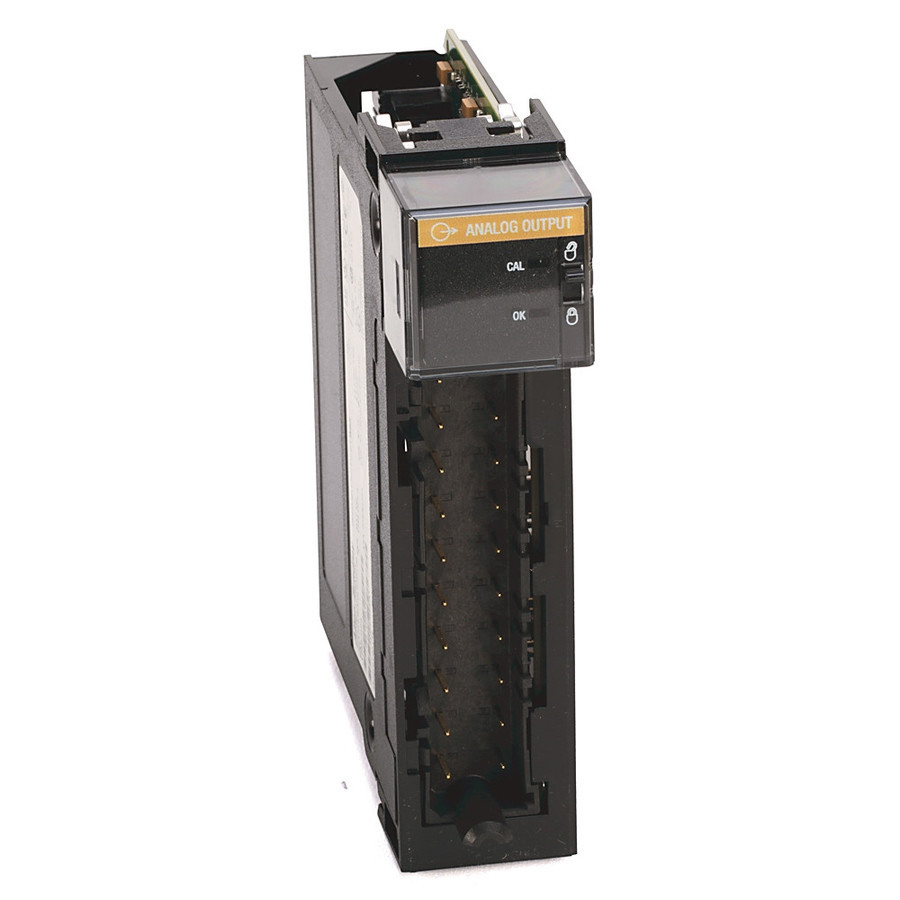

Allen-Bradley 1756-OF4 — Módulo de Salida Analógica ControlLogix 4 Canales
El 1756-OF4 es un módulo de salida analógica de 4 canales para el sistema ControlLogix (Bulletin 1756). Cada canal es individualmente configurable para salida de voltaje (0–10 V o ±10 V) o salida de corriente (4–20 mA), con alta resolución de 15 bits para corriente y 16 bits para voltaje.
Especificaciones técnicas
- Número de canales: 4 (voltaje o corriente, configurable por canal)
- Rango de salida de voltaje: 0–10 V DC o -10 a +10 V DC
- Rango de salida de corriente: 4–20 mA
- Resolución corriente: 15 bits / 21 mA (650 nA/bit)
- Resolución voltaje: 16 bits / 10.5 V (320 µV/bit)
- Corriente de backplane: 150 mA @ 5.1 V DC; 210 mA @ 24 V DC
- Potencia total de backplane: 5.8 W
- Protección contra cortocircuito: limitado a 21 mA
- Protección contra sobrevoltaje: hasta 24 V DC
- Detección de circuito abierto: disponible (solo salida de corriente, >0.1 mA)
- Tiempo de escaneo: 12 ms (floating point) / 8 ms (integer)
- RTB compatible: 1756-TBSH o 1756-TBNH (20 pines)
- Formatos de datos: IEEE 32-bit floating point o integer 16 bits
Aplicaciones
Control de válvulas de control proporcional, variadores de frecuencia, actuadores electro-neumáticos, transmisores de señal de referencia y cualquier dispositivo de campo que acepte señales analógicas estándar 0–10 V o 4–20 mA. Soporta alarmas de datos a bordo, escalado a unidades de ingeniería y muestreo en tiempo real de cada canal.
