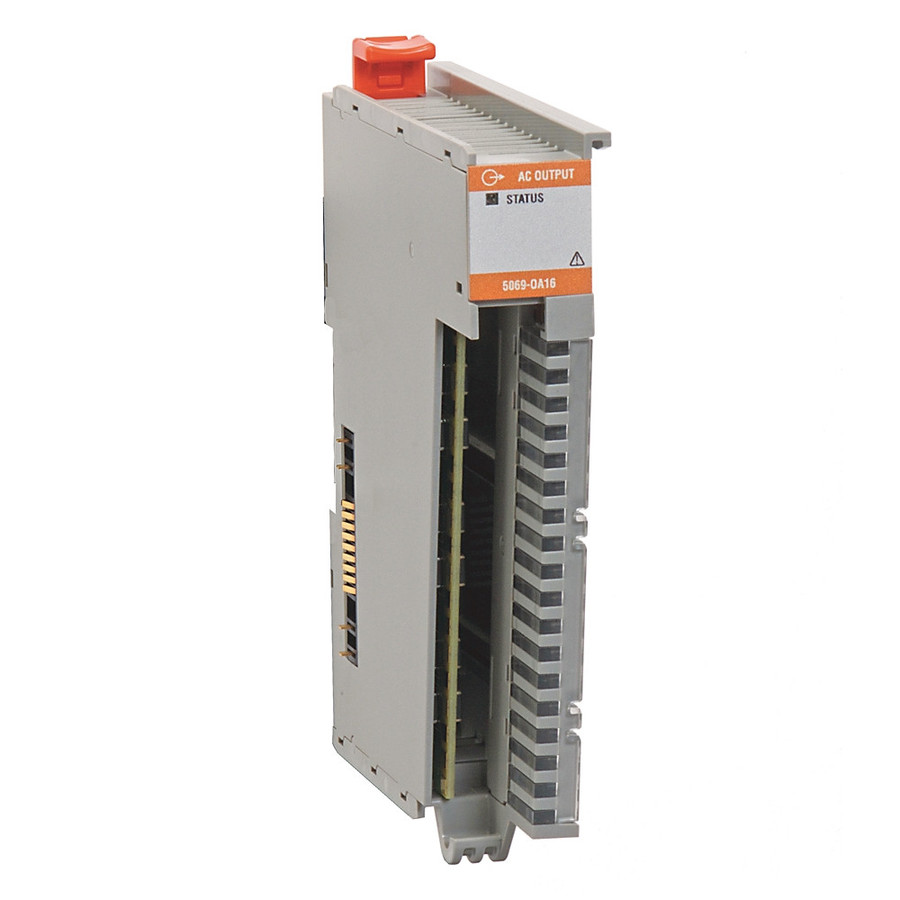

Módulo de Salidas Digitales AC Allen-Bradley 5069-OA16 Compact 5000
El 5069-OA16 es un módulo de salidas digitales AC de 16 canales de la plataforma Compact 5000 I/O (Bulletin 5069). Controla dispositivos a 120/240 VAC con 16 puntos de salida individuales. Compatible como I/O local con CompactLogix 5380 y Compact GuardLogix 5380, o como I/O remoto con otros controladores Logix 5000.
Especificaciones técnicas
- Número de canales: 16 salidas digitales AC, grupo único
- Tensión de salida: 85-264 V AC, 47-63 Hz
- Corriente por canal: 0.5 A
- Corriente máxima por módulo: 4 A
- Retardo de señal: 1/2 ciclo (típico) para ambas transiciones a 0-60 °C
- Alimentación MOD: 100 mA @ 18-32 V DC
- Passthrough MOD: 9.55 A @ 18-32 V DC
- Alimentación SA: 4 A @ 85-264 V AC; Passthrough SA: 9.975 A
- Terminal blocks compatibles: 5069-RTB18-SPRING y 5069-RTB18-SCREW
Aplicaciones
Control de actuadores, solenoides, lámparas, contactores y otros dispositivos AC en sistemas de automatización basados en CompactLogix 5380. Adecuado para aplicaciones de manufactura, control de procesos y OEM que operan a voltajes de línea AC estándar.
