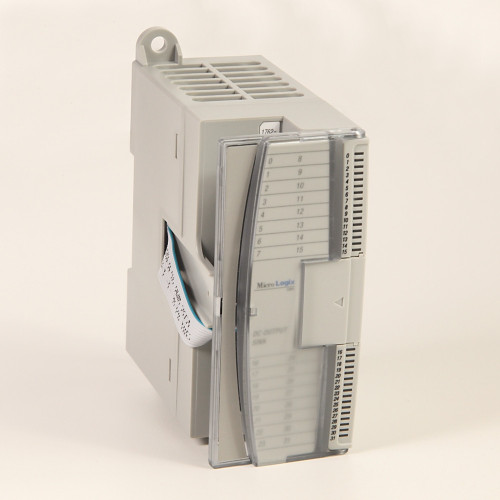

Módulo de Expansión de Salidas MicroLogix Allen-Bradley 1762-OB16
El 1762-OB16 es un módulo de expansión de 16 salidas digitales CD de estado sólido (sourcing) para la familia MicroLogix de Allen-Bradley. Compatible con los controladores MicroLogix 1100, 1200 y 1400, proporciona 16 salidas de transistor tipo sourcing a 24 V CD con corriente máxima de 1 A por punto a 30 °C.
Especificaciones técnicas
- Número de salidas: 16 puntos
- Tipo de salida: Transistor estado sólido, sourcing (PNP)
- Tensión de operación: 20.4…26.4 V CD (nominal 24 V CD)
- Corriente por punto: 1.0 A @ 30 °C / 0.5 A @ 55 °C
- Corriente máxima por común: 8 A @ 30 °C / 4 A @ 55 °C
- Corriente de pico: 2 A máximo
- Tiempo de respuesta ON: 0.1 ms / OFF: 1.0 ms
- Caída de tensión en estado ON: 1.0 V CD máx.
- Consumo en bus: 175 mA @ 5 V CD
- Terminales de tornillo
- Plataforma: MicroLogix Expansion I/O Bulletin 1762
Certificaciones
- UL Listed Hazardous (Clase I, División 2 Grupos A, B, C, D)
Aplicaciones
Expansión de I/O para sistemas MicroLogix 1100, 1200 y 1400: control de válvulas solenoides CD, contadores, relés de estado sólido, actuadores y señales de habilitación en máquinas de menor escala, aplicaciones OEM, empacadoras y equipos de manufactura que operan a 24 V CD.
